제품 설명

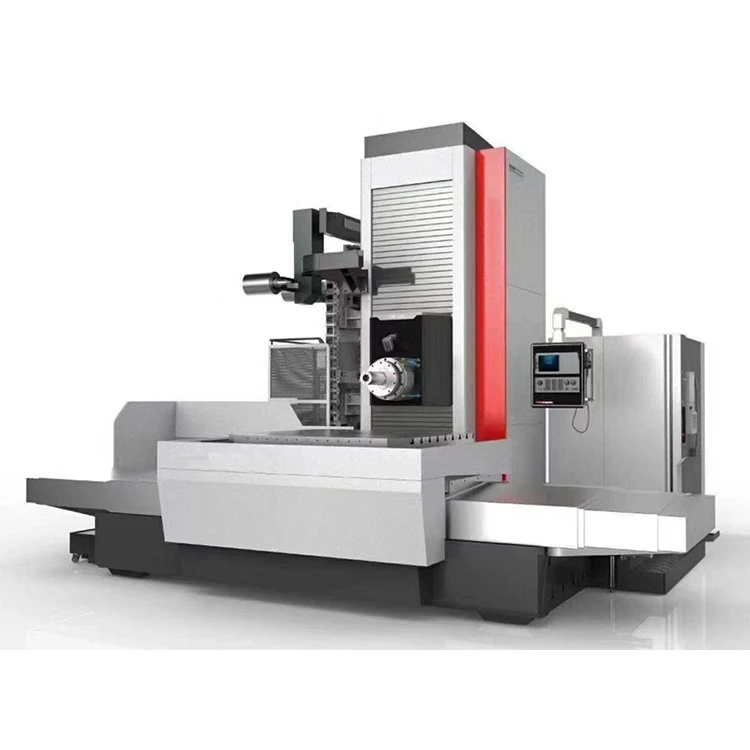

이 기계는 일체형 베드, 고정 기둥 및 측면 장착 헤드스톡이 있는 벤치-형 레이아웃을 채택합니다.- 작업대는 상부 및 하부 캐리지가 있는 크로스 슬라이드 구조로 설계되었습니다. 주축대는 기둥의 가이드웨이를 따라 수직으로 움직이며 기계의 주요 동작은 스핀들의 회전 운동입니다.
제품특징
|
목 |
사양 |
단위 |
TK6111S |
|
주축대 및 스핀들 |
보링 스핀들 직경 |
mm |
110 |
|
스핀들 테이퍼 보어 |
- |
7:24 ISO 50 |
|
|
공구 홀더 유형 |
- |
BT50 |
|
|
풀 스터드 사양 |
- |
P50T-I |
|
|
스핀들 속도 범위 |
r/분 |
10 – 2000 |
|
|
주발동기의 정격 출력 |
kW |
15 |
|
|
최대 스핀들 토크 |
N·m |
1200 |
|
|
스핀들의 최대 축 추력 |
N |
15000 |
|
|
최소 스핀들 중심에서 작업대 표면까지의 거리 |
mm |
0 – 2000 |
|
|
스핀들 끝면에서 작업대 중심까지의 거리 |
mm |
0 – 1500 |
|
|
작업대 |
작업대 전반적인 차원 |
mm |
1250 × 1400 |
|
작업대의 최대 적재 용량 |
kg |
5000 |
|
|
툴 매거진(옵션) |
공구 매거진 용량 |
PC |
40 |
|
최대. 공구 직경 / 최대. 공구 길이 |
mm |
125 / 400 |
|
|
최대 단일 도구 무게 |
kg |
25 |
|
|
도구{0}}대-도구 교체 시간 |
s |
16 |
|
|
축 여행 |
X-축(작업대 가로 이동) |
mm |
2000 |
|
Y-축(주축대 수직 이동) |
mm |
2000 |
|
|
Z-축(작업대 세로 이동) |
mm |
1500 |
|
|
W-축(스핀들 축 이동) |
mm |
600 |
|
|
이송 속도 범위 |
X / Y / Z 축 |
mm/분 |
2.5 – 10000 |
|
W축 |
mm/분 |
2.5 – 10000 |
|
|
급속 이송 속도 |
X / Y / Z 축 |
mm/분 |
10000 |
|
W축 |
mm/분 |
10000 |
|
|
B축 |
r/분 |
1 |
|
|
포지셔닝 정확도 |
X, Y, Z 축 |
mm |
0.015 |
|
W축 |
mm |
0.02 |
|
|
B축 |
″(아크초) |
8 |
|
|
반복 포지셔닝 정확도 |
X, Y, Z 축 |
mm |
0.012 |
|
W축 |
mm |
0.012 |
|
|
B축 |
″(아크초) |
6 |
|
|
총 전력(대략) |
- |
kVA |
50 |
|
- |
mm |
6500 × 4100 × 4000 |
|
|
- |
kg |
23500 |
|
|
기계 판금 및 보호 |
전체 기계 인클로저 |
- |
전체 기계 인클로저 |
